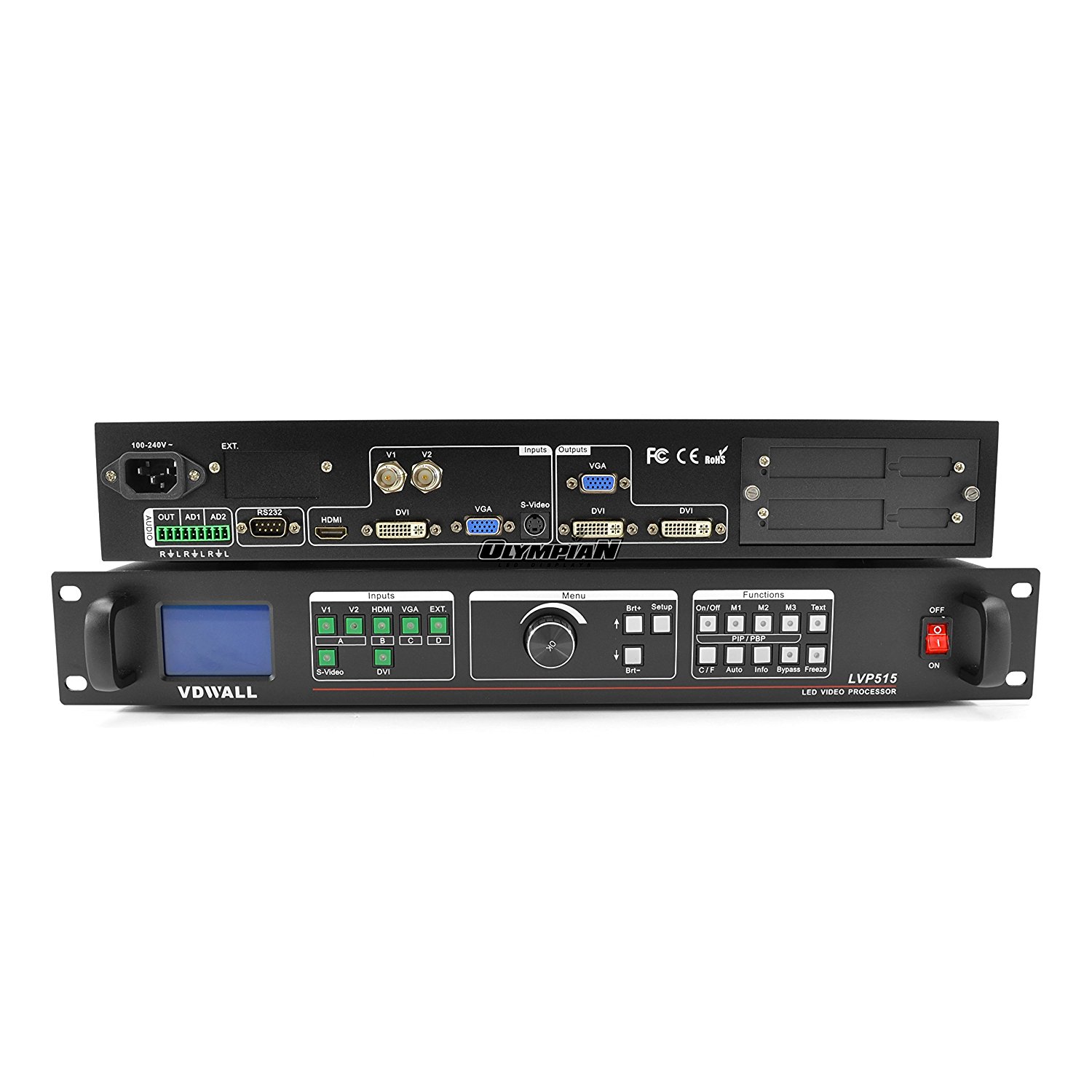

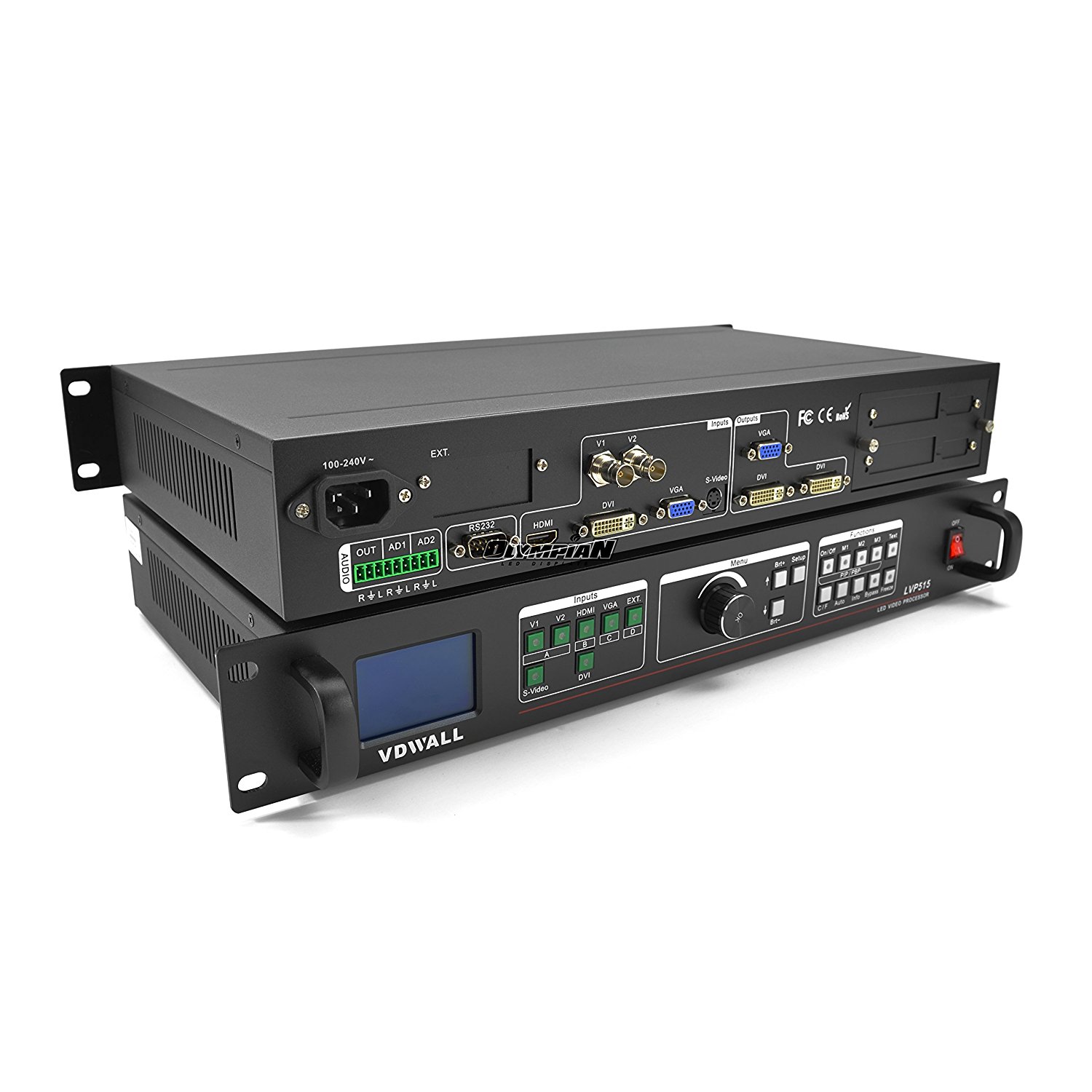

BỘ ĐIỀU KHIỂN VDWALL LVP515

Mã sản phẩm: LVP515

Lĩnh vực: THIẾT BỊ LEDLED Video Processor

LVP515 có 6 kênh đầu vào video:
2 video composite,
1 kênh S-Video, 1 kênh VGA,
1 kênh DVI, 1 kênh HDMI, 1 kênh SDI,
Hỗ trợ đầu vào âm thanh 3 kênh

LVP515 có 6 kênh đầu vào video: 2 video composite,1 kênh S-Video, 1 kênh VGA, 1 kênh DVI, 1 kênh HDMI, 1 kênh SDI, cũng hỗ trợ đầu vào âm thanh 3 kênh

TÍNH NĂNG CHÍNH:

1. Công nghệ xử lí video  10-bit Faroudja® DCDI

2. New Faroudja® Real Color®

3. Enhancer Video Faroudja® TureLife ™

4. Thuật toán nội suy điểm ảnh tỉ lệ 4x4 Pixel

5. HDMI 1.3a với đầu vào HDCP, HD 1080P

6. Đầu vào SDI / HD-SDI / 3G-SDI (1080P)

7. Bộ xử lí  10-bit cho hình ảnh sắc nét, màu sắc trung thực

8. Chuyển đổi liền mạch, chuyển đổi Fade-in / Fade-out & Blend chuyển đổi trong các tín hiệu đầu vào ngẫu nhiên

9. Hình nền HD, Flash, Đồ hoạ & Biểu tượng Lớp phủ

10. 4 chế độ hiển thị PIP / POP tùy chỉnh, có thể được bật bằng cách nhấn một nút

11. Chức năng Hot Spare, hiển thị sẽ ổn định và đáng tin cậy

12. Chức năng Chống " đóng băng" hình ảnh

13. Chức năng AIAO (Any In Any Out) cho phép hiển thị bất kỳ hình ảnh chụp trong một khu vực cụ thể trên màn hình

14. Kích thước 2304 x 1152 hoặc 2560 x 816 cho máy đơn

15. Ghép  song song nhiều bộ với nhau điều khiển màn hình led với độ phân giải bất kì, khong giới hạn về độ lớn.

16. Thiết lập và điều chỉnh dễ dàng qua nút và phím trên bảng điều khiển. Có thể điều khiển qua cổng  RS232 bằng phần mềm kèm theo.

17. Nhấn nút hoặc nút trên bảng điều khiển phía trước để chọn trực tiếp nguồn tín hiệu đầu vào 10 kênh, bao gồm:

    2 × CVBS 1 × DVI 1 × HDMI

     1 × VGA  1 × S-Video

     1 × EXT (mô đun mở rộng, có thể là VIDEO hoặc SD I / HD-SDI / 3G-SDI hoặc VGA / DVI / HDMI)

18. Hai kênh có thể được cấu hình để kết nối âm thanh stereo ngoài, cộng với âm thanh DVI, HDMI và SDI, Có 5 kênh âm thanh cho chuyển đổi đồng bộ

19. Tương thích với hầu hết card phát (sending)



THÔNG SỐ KỸ THUẬT

Tín hiệu đầu vào

Loại / số

2 × video

1 × S-Video

VGA × 1 ( RGBHV )

 HDMI x 1 ( VESA / của CEA-861 )

 DVI x 1 ( VESA )

 EXT x1 (mô đun mở rộng, có thể là VIDEO hoặc SD I / HD-SDI / 3G-SDI hoặc VGA / DVI / HDMI)

Hệ video

PAL / NTSC

 Trở kháng Composite video

1V ( P_P ) / 75-ohm

 Trở kháng  S-Video

Y : 1.0V ( P_P ) / 75-ohm , C : 0.35V ( P_P ) / 75-ohm

Định dạng  VGA

PC ( VESA )

≤ 2048x1152 _60Hz

VGA biên độ của trở kháng

R & lt , G , B = 0,7 V ( P_P ) / 75-ohm

Định dạng DVI

PC ( VESA )

≤ 2304x1152_60Hz

Định dạng HDMI

( HDCP )

PC ( VESA )

≤ 2304x1152_60Hz

HDMI1.3 ( CEA -861 )

≤ 1920x1080p_60Hz

 Định dạng YPbPr

SD / HD ( CEA -861 )

≤ 1920x1080p _ 60Hz

Trở kháng YPbPr

= 1.0V Y ( P_P ) / 75-ohm

= 0.35V pb ( P_P ) / 75-ohm

= 0.35V PR ( P_P ) / 75-ohm

 SDI



SMPTE259M-C SMPTE 292M

SMPTE 274M / 296M

SMPTE 424M / 425M

480i_60Hz

576i_50Hz

720p , 1080i , 1080p

 khuếch đại âm thanh

2.0Vp-p / 10K

Thiết bị đầu cuối đầu vào

VGA : 15pin D_Sub

DVI : . 24 + 1 DVI_D

Video : BNC

Video-S : 4pin Mini DIN

SDI : BNC

Tín hiệu đầu ra

Loại / số

VGA ×. 1 ( RGBHV )

2 × DVI

VGA / DVI độ phân giải

1024 × 768_60Hz / 75Hz

1280 × 1024_60Hz / 75Hz

1600 × 1200_60Hz

1920 × 1080p_50Hz / 60Hz

1366 × 768_60Hz

1440 × 900_60Hz

2048 × 1152_60Hz

2560 × 816_60Hz

2304 × 1152_60Hz

1920 × 1200_60 Hz

1200 × 1600_60 Hz

1080 × 1920_60 Hz

1536 × 1536_60 Hz

Độ phân giải đầu ra tùy chỉnh (tối đa điểm điểm ảnh ngang 3840 , dọc điểm ảnh tối đa 1920 )

VGA biên độ đầu ra

R & lt , G , B = 0,7 V ( P_P ) / 75-ohm

 Thiết bị đầu cuối đầu ra

OUT VGA : 15pin D_Sub

OUT1 của DVI : 24. 5 + DVI_I

OUT2 của DVI : . 24 + 1 DVI_D

khác

kiểm soát

nút bảng điều khiển

điện áp đầu vào

100-240VAC 50 / 60Hz

Máy tiêu thụ điện năng tối đa

≤ 20W

nhiệt độ môi trường

5-40 ° C

Độ ẩm

15-85%

Kích thước (bao bì)

145 mm (cao) x 370mm (chiều rộng) × 535mm (chiều dài)

trọng lượng

GW: 5.0Kg, Trọng lượng tịnh: 3.2Kg
